当前位置：返回首页 > 产品展示 > 排污泵 >

QW(WQ)型潜水式无堵塞排污泵

QW(WQ)型潜水式无堵塞排污泵简介：
QW(WQ)型潜水排污泵是新设计的泵类产品，具有节能效果、防缠绕、不易堵塞等特点。在排送固体颗粒和长纤维垃圾方面，具有良好效果。

免费电话：400-0317-986　电话：0317-8309791　传真：0317-8309792
E-mail：hedpump@yeah.net　ＱＱ：2854141514
产地：中国>河北>沧州>泊头市

标签：无堵塞排污泵 QW潜水排污泵潜水无堵塞排污泵

一,QW(WQ)型潜水排污泵概述：

QW(WQ)型潜水排污泵是新设计的泵类产品，具有节能、防缠绕、不易堵塞等特点。在排送固体颗粒和长纤维垃圾方面，具有良好效果。

QW(WQ)型型潜水式无堵塞排污泵采用开式宽流道叶轮结构和新型机械密封，能地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有、叶轮经动静平衡试验，使泵在运行中无振动。

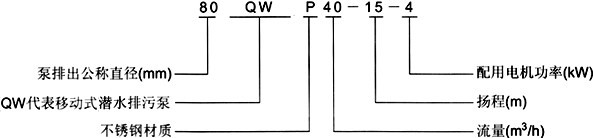

二.QW(WQ)型潜水式无堵塞排污泵型号意义：

三.QW(WQ)型潜水式无堵塞排污泵使用条件：

A、介质温度不超过60℃，介质重度为1～1.3kg/dm3。

B、无内自流循环冷却系统的泵，电机部分露出液面不超过1/3。

C、铸铁材质的使用范围为PH5～9。

D、1Cr18Ni9Ti不锈钢材质可使用一般腐蚀性介质。

E、使用环境海拔高度不超过1000米，超过时应在订货时提出，以便为您提供更的产品。

注：用户如有的温度、介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供之产品。

四．QW(WQ)型潜水式无堵塞排污泵产品特点：

1.QW(WQ)型潜水式无堵塞排污泵采用的单叶片或双叶片叶轮结构，提高了污物通过潜水排污泵的能力，能的通过排污泵泵口径的5倍纤维物质与直径为排污泵泵口径约50%的固体颗粒。

2.QW(WQ)型潜水式无堵塞排污泵机械密封采用新型硬质的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使潜水排污泵连续运行8000小时以上。

3..QW(WQ)型排污泵整体结构紧凑、体积小、噪声小、节能，检修方便，无需建泵房，潜入水中即可工作，减少工程造价。

4.QW(WQ)型潜水式无堵塞排污泵密封油室内设置有抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对WQ潜水排污泵电机保护。

5.可根据用户需要配备全自动保护控制柜，对潜水排污泵的漏水、漏电、过载及超温等进行保护，提高了产品的性与性。

6.浮球开关可以根据所需液变化，自动控制潜水排污泵的起动与停止，不需专人看管，使用极为方便。

7.QW(WQ)型排污泵可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来方便，人可不必为此而进入污水坑。

8.能够在全扬程范围内使用，而电机不会过载。

9.QW(WQ)型潜水式无堵塞排污泵有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。

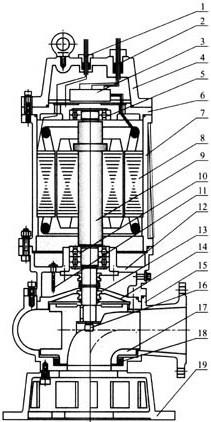

五．QW(WQ)型潜水式无堵塞排污泵结构图：

1	信号线	11	油水探头
2	电机接线	12	油室
3	接线盒	13	机械密封
4	电机盖	14	后盖板
5	轴承	15	泵体
6	上轴座	16	叶轮螺栓
7	电机壳	17	叶轮
8	定子	18	密封环
9	轴(转子)	19	底盘
10	轴承

六．QW(WQ)型潜水式无堵塞排污泵结构说明：

QW(WQ)型潜水式无堵塞排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴(转子)整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行。其主要部件作用如下：

信号线1：配备全保水泵控制柜，对泵实行保护，包括漏水、断相、短路、过热、电机过载等项目。

电机定子8：采用B级或F级绝缘。

漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。

机械密封13：采用双道串联密封，选用新型硬质碳化钨材质，具有密封、、寿命长等特点。

叶轮17：叶轮采用单流道或双流道结构，具有的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。

泵体15：与叶轮配用，使得泵具有高的效率。

密封环18：装在泵体口环处，当叶轮因运转而使口环处磨损，可更换密封环，以泵以效率运行。

七．QW(WQ)型潜水式无堵塞排污泵产品用途：

QW(WQ)型潜水式无堵塞排污泵适用于工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水设备，医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水、污物，也可用于清水及带腐蚀性介质。

八．QW(WQ)型潜水式无堵塞排污泵性能参数：

型号	口径	流量	扬程	转速	功率	效率	A	B	C	D	H	自动耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自动耦合器
25-7-8-0.55	25	7	8	2900	0.55	45	120	360	225	210	540
25-8-22-1.1	25	8	22	2900	1.1	45	120	360	225	210	540
32-8-12-0.75	32	8	12	2900	0.75	48	120	360	225	210	540
32-12-15-1.1	32	12	15	2900	1.1	45	120	360	225	210	540
40-15-15-1.5	40	15	15	2900	1.5	48	120	360	225	210	540
40-15-30-2.2	40	15	30	2900	2.2	54	120	360	225	210	540
50-20-7-0.75	50	20	7	2900	0.75	51	145	440	275	185	520	GAK-50
50-10-10-0.75	50	10	10	2900	0.75	52	120	250	230	185	520	GAK-50
50-20-15-1.5	50	20	15	2900	1.5	53	120	250	230	210	564	GAK-50
50-15-25-2.2	50	15	25	2900	2.2	54	145	410	245	205	550	GAK-50
50-18-30-3	50	18	30	2900	3	55	155	420	250	260	660	GAK-50
50-40-15-4	50	40	15	2900	4	55	140	457	264	310	730	GAK-50
50-25-32-5.5	50	25	32	2900	5.5	55	165	480	285	310	770	GAK-50
50-20-40-7.5	50	50	20	2900	7.5	58	175	480	285	310	770	GAK-50
65-25-15-2.2	65	25	15	2900	2.2	50	145	450	280	205	570	GAK-65
65-37-13-3	65	37	13	2900	3	57	165	475	305	260	652	GAK-65
65-25-30-4	65	25	30	2900	4	61	170	505	300	325	710	GAK-65
65-30-40-7.5	65	30	40	2900	7.5	56						GAK-65
65-35-50-11	65	35	50	2900	11	45	165	460	300	350	920	GAK-65
65-35-60-15	65	35	60	2900	15	65	165	460	300	350	920	GAK-65
80-60-13-5.5	80	60	13	2900	5.5	67	165	565	330	325	775	GAK-80
80-40-7-2.2	80	40	7	1450	2.2	59	165	510	330	260	640	GAK-80
80-43-13-3	80	43	13	2900	3	70	165	540	330	325	652	GAK-80
80-40-15-4	80	40	15	2900	4	61	180	565	330	325	775	GAK-80
80-65-25-7.5	80	65	25	2900	7.5	63	180	656	330	325	775	GAK-80
100-80-10-4	100	100	10	1450	4	65	220	700	430	420	800	GAK-100
型号	口径	流量	扬程	转速	功率	效率	A	B	C	D	H	自动耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自动耦合器
100-100-15-7.5	100	100	15	1450	7.5	68	225	690	420	420	825	GAK-100
100-80-20-7.5	100	80	20	1450	7.5	65	225	690	420	420	825	GAK-100
100-100-25-11	100	100	25	1450	11	70	225	690	450	520	940	GAK-100
100-100-30-15	100	100	30	1450	15	65						GAK-100
100-100-35-18.5	100	100	35	1450	18.5	68	225	680	410	420	970	GAK-100
125-130-15-11	125	130	15	1450	11	72						GAK-125
125-130-20-15	125	130	20	1450	15	75						GAK-125
150-145-9-7.5	150	145	9	1450	7.5	76	225	800	510	420	795	GAK-150
150-180-15-15	150	180	15	1450	15	69	275	950	610	520	1060	GAK-150
150-180-20-18.5	150	180	20	1450	18.5	72	250	925	858	520	1060	GAK-150
150-180-25-22	150	180	25	1450	22	78	260	925	585	520	1060	GAK-150
150-130-30-22	150	130	30	1450	22	78	260	925	585	520	1060	GAK-150
150-180-30-30	150	180	30	1450	30	78						GAK-150
150-200-30-37	150	200	30	1450	37	73	275	1025	650	520	1320	GAK-150
200-300-7-11	200	300	7	980	11	66	290	990	610	520	1150	GAK-200
200-250-11-15	200	250	11	1450	15	64	270	970	600	520	1120	GAK-200
200-250-15-18.5	200	250	15	1450	18.5	73	290	1130	715	520	1130	GAK-200
200-400-10-22	200	400	10	1450	22	75	275	1120	710	520	1130	GAK-200
200-400-13-30	200	400	13	1450	30	76	275	1120	710	520	1320	GAK-200
200-300-15-22	200	300	15	1450	22	76	275	1120	710	520	1130	GAK-200
200-250-22-30	200	250	22	1450	30	71	275	1120	710	520	1290	GAK-200
200-350-25-37	200	350	25	1450	37	71	325	1080	680	520	1370	GAK-200
200-400-30-45	200	400	30	1450	45	74	330	1250	780	520	1370	GAK-200
型号	口径	流量	扬程	转速	功率	效率	A	B	C	D	H	自动耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自动耦合器
250-600-9-30	250	600	9	980	30	78	440	1100	700	520	1660	GAK-250
250-600-12-37	250	600	12	1450	37	76	440	1100	700	520	1660	GAK-250
250-600-15-45	250	600	15	1450	45	73	440	1100	700	520	1660	GAK-250
250-600-20-55	250	600	20	1450	55	73	440	1100	700	520	1700	GAK-250
250-600-25-75	250	600	25	1450	75	71	440	1100	700	520	1750	GAK-250
300-800-12-45	300	800	12	980	45	74	470	1305	850	650	1845	GAK-300
300-480-15-45	300	480	15	1450	45	66	470	1305	850	650	1845	GAK-300
300-800-15-55	300	800	15	1450	55	73	470	1305	850	650	2060	GAK-300
300-600-20-55	300	600	20	1450	55	73	470	1305	850	650	2060	GAK-300
300-800-20-75	300	800	20	1450	75	75	470	1305	850	650	2120	GAK-300
300-950-20-90	300	950	20	1450	90	76	470	1305	850	650	2120	GAK-300
300-1000-25-110	300	1000	25	1450	110	76	500	1350	875	650	2220	GAK-300
300-1100-10-55	300	1100	10	1450	55	73						GAK-300
350-1500-15-90	350	1500	15	740	90	87	630	1533	1280	700	2190	GAK-350
350-1200-18-90	350	1200	18	980	90	85	500	900	500	750	2190	GAK-350
350-1100-28-132	350	1100	28	980	132	84	700	1616	1363	700	2480	GAK-350
350-1000-36-160	350	1000	36	980	160	84	700	1666	1413	700	2590	GAK-350
400-1760-7.5-55	400	1760	7.5	980	55	83						GAK-400
400-1500-10-75	400	1500	10	980	75	86	600	1650	1365	780	2000	GAK-400
400-2000-13-110	400	2000	13	980	110	84	600	1650	1365	780	2280	GAK-400
400-2000-15-132	400	2000	15	980	132	83						GAK-400
400-1700-22-160	400	1700	22	980	160	83	630	1670	1380	780	2600	GAK-400
400-1500-26-160	400	1500	26	980	160	84	630	1670	1380	780	2600	GAK-400
型号	口径	流量	扬程	转速	功率	效率	A	B	C	D	H	自动耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自动耦合器
400-1800-32-250	400	1800	32	980	250	82	670	1730	1440	780	2850	GAK-400
500-2500-10-110	500	2500	10	740	110	85	900	2218	1875	900	2250	GAK-500
500-2600-15-160	500	2600	15	740	160	84	955	1968	1625	900	2450	GAK-500
500-2400-22-220	500	2400	22	740	220	85	900	2218	1875	900	2520	GAK-500
500-2650-24-250
