当前位置:返回首页 > 产品展示 > 旋盘泵系列 >
HP系列旋盘泵

HP系列旋盘泵

HP系列旋盘泵简介:
HP系列旋盘泵在输送物料时,对物料的剪切,挤压,粉碎,损伤很小。是比较理想的输送装置。
免费电话:400-0317-986 电话:0317-8309791 传真:0317-8309792
E-mail:hedpump@yeah.net QQ:2854141514
产地:中国>河北>沧州>泊头市

一.产品描述:

HP系列旋盘泵在输送物料的过程中,对物料的破坏,剪切,粉碎,挤压, 损伤,冲击现象很少。特别适用于输送不允许损伤的物料,如:果粒橙,含有活性剂的化妆品,血液制剂,生物制药、制剂,含有添加剂的蔗糖、麦芽糖等。还可输送含大颗粒的物料,如:土豆、活鱼,西红柿,整鸡块,大块石渣。由于海德尔泵良好的通过性能,在输送含有大块固体颗粒的物料。

目前国内的离心式开式叶轮的纸浆泵输送的纸浆中干燥物料的含量是在3-5%,。HP系列海旋盘泵可用作重浓度浆料泵,或者说是浓度浆泵。 因此用HP系列旋盘泵输送重浓度或者浓度浆料,很有特点。

由于HP系列旋盘泵转子的开放设计,HP系列旋盘泵可输送固体性颗粒浆料(非吸水性固体),如:渣浆、砂浆、灰浆、污泥、水煤浆、尾矿渣浆等。

在输送含有气体和空气的介质是时,泵发生振动、噪音和汽蚀等现象比较轻微。

二.HP系列旋盘泵的工作原理

HP系列旋盘集中了离心泵结构简单和容积泵输送的特点,靠介质内部的摩擦力和转盘旋转时产生的离心力来实现对介质的输送。

介质的流速直接取决于介质粘度和管壁粗糙度,管壁对流动的介质具有一种粘合力,这种粘合力会被传递到其他各层,直至管道的中心。其结果是管道中间的介质流速为大,管壁上的介质流速则为零。

HP系列旋盘泵就是利用了这个原理,使两个或多个并排分布的圆盘产生旋转,在转盘壁上形成的边界层保持着一种固定的状态。从转盘的表面上看,相对流速为零,而介质越往转盘中间的中心位置,其流速则越高。在这种情况下,“相对于转盘”的表述就显得很重要。因为如果观察者站在外围观看的话,他看到的是转盘上介质边界层的流速为高。

圆盘转子是泵的核心部件,一旦介质进入泵体就会按层次地附着在转盘的表面;在转盘转动时介质会继续并列逐层增加,直至形成边界层。旋转能则由转盘逐层向液体传递,由此在圆盘转子并列转盘的整个宽度上构成速度和压力梯度。边界层应力、粘性应力和离心力结合在一起,能构成一个的应力场,它能通过层流保护性地把介质“拉入”泵体,使介质流向转盘的外边缘,后进入泵的排出管道。很关键的一点是介质在进入泵体后立即被挤到个转盘的中间,这样可以避免后面流过来的液体介质与转盘发生接触和碰撞。

HP系列旋盘泵使用一系列平行盘片,当盘片旋转时产生边界层和粘性拖动力平滑推动流体运动,对流体的破坏性较小。

平滑的片状流动意味着低气蚀,它避免了压头和流量的损失,也减少了泵体和运动部件间的磨损,同时也了泵的振动和噪音。

海德尔旋盘泵的直流式设计为流体的流动提供大的空间,对泵的拆卸维修也方便、。HP系列旋盘泵还可以被设计成适用于输送那些含有固体颗粒和含有气体泡沫的介质;还能够设计成尺寸的吸入端和排出端。开放式的结构设计提高通过能力。

设计带筋板的盘片用来输送高粘度介质、含固体颗粒介质,以及提高泵的输送量。

三.HP系列旋盘泵的应用范围和特点:

迄今为止,所有已知的泵的工作方式都有一个共同之处,就是泵体通过压力来输送物料介质,介质只有通过与输送机械元件(如齿轮、柱塞、隔膜、转子、叶片等)的接触才能被输送,机械部件对泵体和物料都产生严重冲击。这种冲击对于输送高粘度介质、磨蚀性介质、含有固体颗粒介质、含有气体泡沫的介质或者液体、固体、气体混合的介质以及对剪切力比较敏感的介质而言是非常危险的,它会产生脉动,对泵有磨损,对管道有破坏。

降低了阻塞、气蚀、过度磨损、产品介质被破坏等所有影响泵性能的现象。海德尔泵在这种条件很苛刻的场合率,也经济,使用寿命长,维护少。

许多应用场合工况条件苛刻,如:介质含有固体颗粒、粘度大、具有的磨蚀性、腐蚀性等对泵具有强烈的破坏性,并使得泵性能严重下降。HP系列旋盘泵比较适合输送高粘度、高磨蚀性、固体含量高或富含气体以及对剪切性敏感的液体介质。

(一)HP系列旋盘泵处理不同类型流体介质的效果和特点

1.泵的性能和效率较高,使用寿命长。

2.输送含固体颗粒的物料。

3.当处理粘度大的流体介质时,粘度越大,泵的输送效率越高。

(二).HP系列旋盘泵的应用范围

1)HP系列旋盘泵在化工和石化对于那些有腐蚀性、研磨性、固体颗粒和含有大量气体的介质, 能发挥很大的作用。

HP系列旋盘泵的材质可选用金属和非金属材料,可以满足不同类型的腐蚀和危险介质,包括有毒性物料、热酸和碱液,甚至核废料,还能适合化工和石化行业的高温场合的使用。

2)HD系列旋盘泵应用在日用化工、食品、医药和生物制剂行业

HD系列旋盘泵在食品和医药行业的应用多种多样,在下述场合的应用HD系列旋盘泵会经济、效率高:

a.酒精、润发油、润肤脂、洗发精、香水、洗发液、剃须膏、乳胶、洗涤剂、凝胶、牙膏、化妆水、香精、炼乳、乳液。

b.生的和经过烹煮的玉米、奶酪、豆奶、蛋白质、糖浆、蜂蜜、啤酒花、麦芽糖、淀粉、酵母、黄油、花生酱、蔬菜酱、蛋清、蛋糕浆、冰淇淋、葡萄浆、土豆、西红柿、牛蒡、活鱼、植物油、动物油脂、色拉油、鸡肉、甚至整只鸡。

c.即使易碎的药剂、血小板、维他命、血制品和血液细胞。

3)HP系列旋盘泵在市政和工业企业的应用

a.粘稠性和含有大颗粒的介质,所有市政和工业上的废水泥浆。

b.有磨蚀性的流体:石灰浆、固体泥浆、沙子泥浆、含颗粒泥浆。

含空气或其他其他的介质:DAF泥浆和其他类型厌氧型泥浆和污物。

c.大颗粒和纤维介质:含有碎屑、杂草、塑料布的城市废水。

4)HP系列旋盘泵在纸浆和造纸行业的应用

造纸和纸浆行业不同于一般行业,HD系列海德尔泵适合在该行业输送浆料。

目前国内的离心式开式叶轮的纸浆泵输送干燥物料的含量是在6-8%,属于低浓度纸浆泵。HD系列海德尔泵能输送纸浆,而节省了后续废水的处理费用。

a.降低泵的维护费用和维修时间,提高生产设备的运行效率。

b.HP系列旋盘泵能够处理高粘度流体,故障率低,维修成本低,节能降耗。

c.运行效率高。

5)HP系列旋盘泵在石油、冶金、矿山等行业的应用

HP系列旋盘泵在石油、矿山、冶金等行业的苛刻工况应用获得了成功。HP系列旋盘泵能够输送粘稠性强的油类介质和混有沙子的流体,钻探带出来的泥浆,原油浆和铁屑等,泵的磨损很小。

HP系列旋盘泵的输特点——高输送量、低产品损耗、的维护运行成本,这将地为用户节省成本和工作时间。

HP系列旋盘泵对输送物料造成剪切,挤压,损伤,破坏性小。

a.在造纸工业里,用泵输送纸浆,熟淀粉浆,含长纤维的造纸废液等。

b.在化学工业里,输送的分散剂和不凝固的乳胶等。

c.用来输送微小的墨水胶囊。

d.在食品加工业里用来输送蛋白质、浓缩果汁、柠檬油、水果,甚至某些初级产品,如:整个西红柿、土豆、牛蒡等。

e.能和无磨损地输送磨蚀性强的结晶体悬浮液,含沙介质和各类矿泥等。

f.能够输送含气体的三相态混合物。

四.HP系列旋盘泵的和经济性

1. 故障率比较低,维修成本低,维修方便。

2.HP系列旋盘泵的轴承运转时,如果润滑保养得好,轴承的寿命会比较长。

3.节能降耗,泵的运行效率比较高。

五.HP系列旋盘泵成功的业绩

HP系列旋盘泵为用户不断带来新的解决方案,成为越来越多的用户替换旧泵的优先选择,是解决物料输送难度的应用场合的优良设备。

1.HP系列旋盘泵在下列这些行业中已被成功的应用:

1)冶金行业:铁屑、冷却水、金属粉末、循环酸液。

2)采矿和矿上排水:钻孔污泥、石墨尾料、石灰膏、钻石开采。

3)陶瓷、玻璃和采石行业:石渣、玻璃纤维、陶瓷渣。

4)食品加工:生的和经过烹煮的玉米、奶酪、奶油、豆奶、蛋白质、糖浆、蜂蜜、啤酒花、麦芽糖、淀粉、酵母、黄油、花生酱、蔬菜酱、蛋清、蛋糕浆、冰淇淋、果冻、果肉、果酱、葡萄浆、土豆、西红柿、牛蒡、活鱼、棕榈油、橄榄油、松子油、植物油、柑桔油、巧克力酱、动物油脂、色拉油、鸡肉、甚至整只鸡。

5)制药行业:活体细胞、浮游生物、、血液、催化剂溶液。

6)农牧业:玉米、土豆、番茄、番茄酱、蔬菜、牛蒡、蘑菇、水洗大豆、水洗樱桃、甜菜、活鱼、牡蛎壳酱、肉制品、含大量残渣的农用品。

7)对剪切敏感、不能被破坏产的品输送:聚合体乳化剂、乳胶、明胶、石英、膨化剂、活性剂、含有活性剂的化妆品。

8)粘稠流体输送:废泥浆、污泥沉积物、黑色化妆品、油漆、油渣、沥青、粘胶、聚合树脂。

9)研磨性介质输送:硼砂、钻探泥浆、沙浆、石英泥浆。

10)危险物料处理:核废料、和无机废渣。

11)高温或高压介质输送:石油、石化行业的高温高压介质。

2.HP系列旋盘泵输送的一些典型流体

1)食品加工行业应用

奶酪
牛奶
酸奶
奶油
豆奶
蛋白质
糖浆
蜂蜜
啤酒花
麦芽糖
麦精
淀粉
淀粉液
酵母液
黄油
花生酱
蔬菜酱
蛋清
蛋糕浆
冰淇淋
果肉
果冻
果酱
水果浆
葡萄浆
棕榈油
橄榄油
豆奶
蛋白质
糖浆
蜂蜜
色拉油
鸡肉
甚至整只鸡
鸡块
鸡脂肪
肉馅
巧克力
柑桔油
乳制品
食用油
蛋清
蛋黄
肉汤
明胶
淀粉胶
葡萄糖
浓缩果汁
猪油
活鱼
人造奶油
肉类废物
蘑菇
芥末
啤酒花
麦芽糖
麦精
淀粉
动物油
熟菜油
橄榄
橙浆
牡蛎壳浆
宠物食品
沙拉酱

屠宰场废弃物
软饮料糖浆
玉米糖浆
蔬菜
蔬菜浆

酱油
豆乳
调味料

杏仁膏

啤酒
可乐
花生奶


2)化工石油行业应用

重油和热油
煤油
柴油
汽油
导热油
润滑油
油脂
硬酸脂
透平油
矿物油
沥青
改性沥青
乳胶
聚苯乙烯
氯酸钠泥浆
染液
腐蚀性化学品
盐酸/氢氟酸酸
硫酸
亚硫酸钠
电镀液/电镀酸
海水/盐水
氯化烃
烧碱液和酸
废酸回收
酒类流通化工过程浆料
次氯酸钠(漂白剂)
氢氧化钠
硫酸
醋酸
苯甲酸
磷酸
甲酸
硼酸
硝酸
脂肪酸
丙烯酸
苯二酸草酸
盐酸
柠檬酸
乳酸
石碳酸
丁醇
乙醇
甲醇
丙醇
二甘醇
丙二醇
聚醚多元醇
氢氧化钠
氢氧化铵
溶剂
氟利昂
四卤化碳

甲苯
二甲苯
己烷
戊烷
丁烷
二氯甲烷
乙烯
苯乙烯
氯乙烯
石脑油
煤油

苯酚
苯酐
醋酸乙酯
醋酸乙烯
硝酸铝
硫酸铵
氯酸钾
氯酸钡’
硫酸铜
硝酸铜
油漆
油墨
墨水
甘油
凡士林
石蜡油
溶剂
烃油
硅油

3)市政和工矿企业应用

市政和废水泥浆
固体泥浆
沙子泥浆
含量超过80%的颗粒浆
厌氧性泥浆
沼气池泥浆
含水污油
含油污水含泥污油
水煤浆
渣油煤焦油
涂料
含有长纤维的污水
电厂废水
核废料处理


4)制药行业应用

活体细胞
浮游生物

血液
催化剂溶液
维他命

5)日用化工行业应用

润发油
润肤脂
洗发精
洗发液
香水
剃须膏
乳胶
洗涤剂
凝胶
牙膏
化妆水
香精
炼乳
酒精


六.HP系列旋盘泵性能范围

1.性能范围

流量:0.5~2250m3/H

扬程:最高300m

圆盘直径:152~508mm

操作温度:使用温度300°C

粘度:300000cps

转速:2900r/min

动力配套:电动机、柴油机等

2.HP系列旋盘泵的材质

零件名称 普通碳钢 不锈钢 蒙乃尔合金 哈氏合金
泵体
转子
泵盖
普通铸铁
铸钢
球墨铸铁
304
316
316L
蒙乃尔合金 哈氏合金
35CrMo
304不锈钢
304
316
316L
304
316
316L
304
316
316L
轴承架 普通铸铁

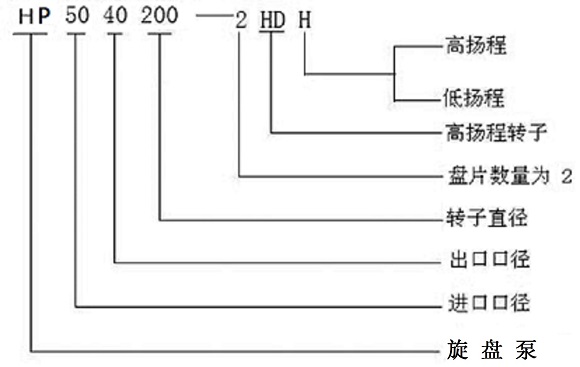

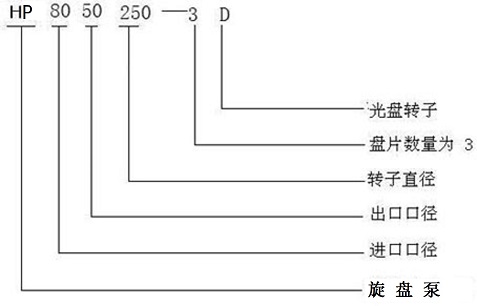

3.HP系列旋盘泵的型号表示方法

HP系列旋盘泵的型号定义如下:

例如1:

例如2:

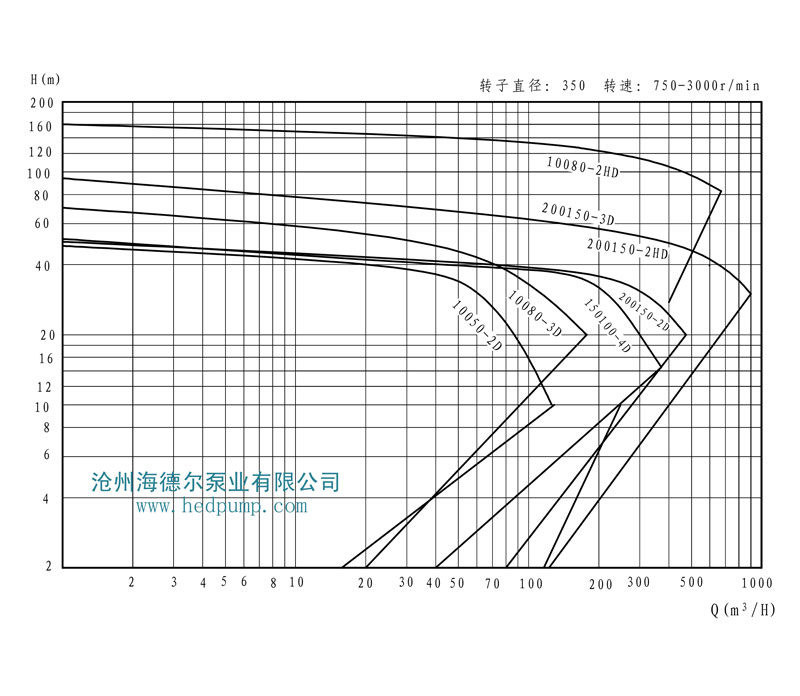

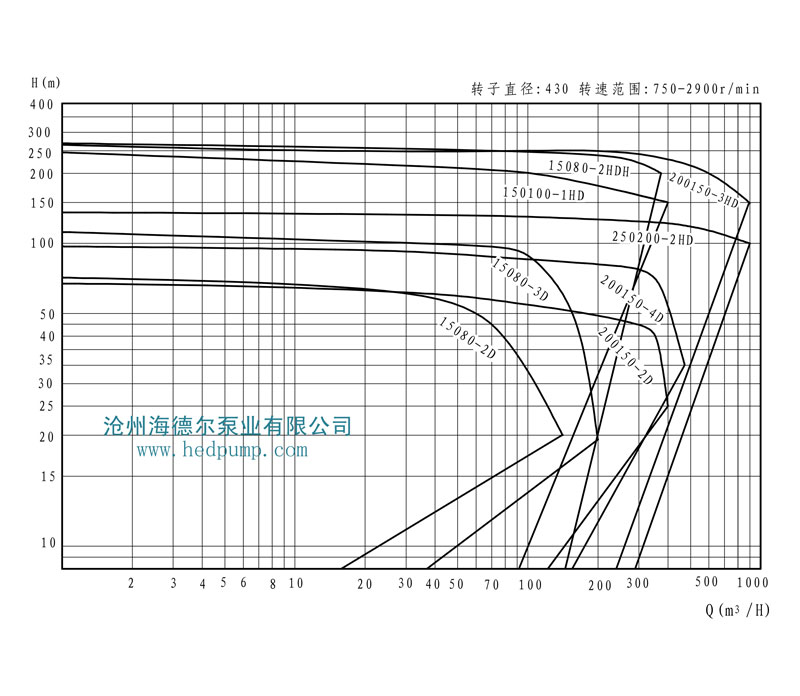

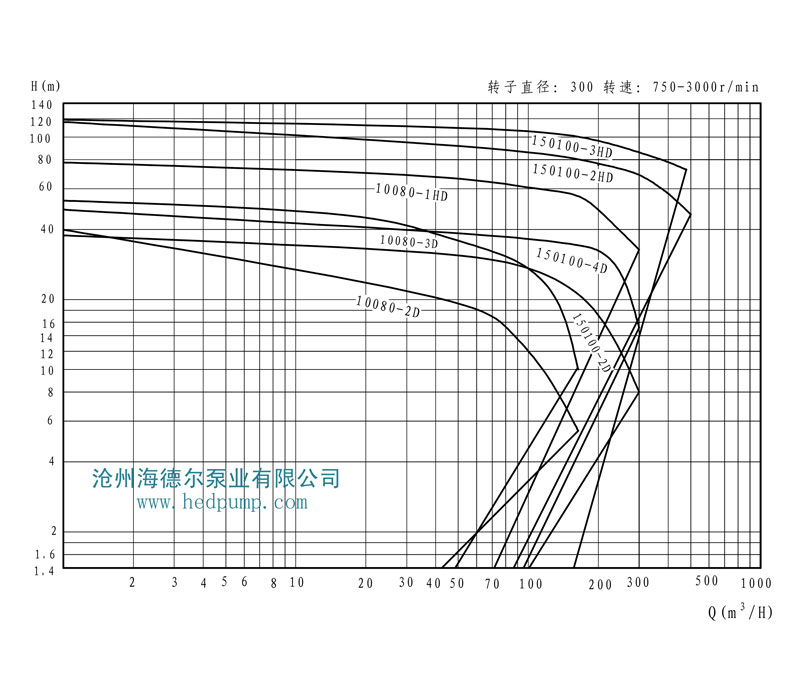

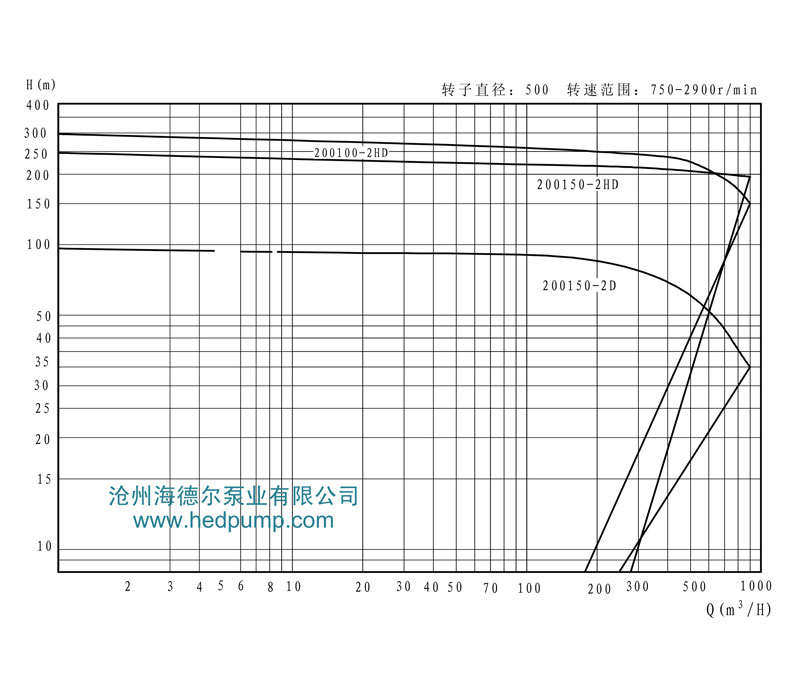

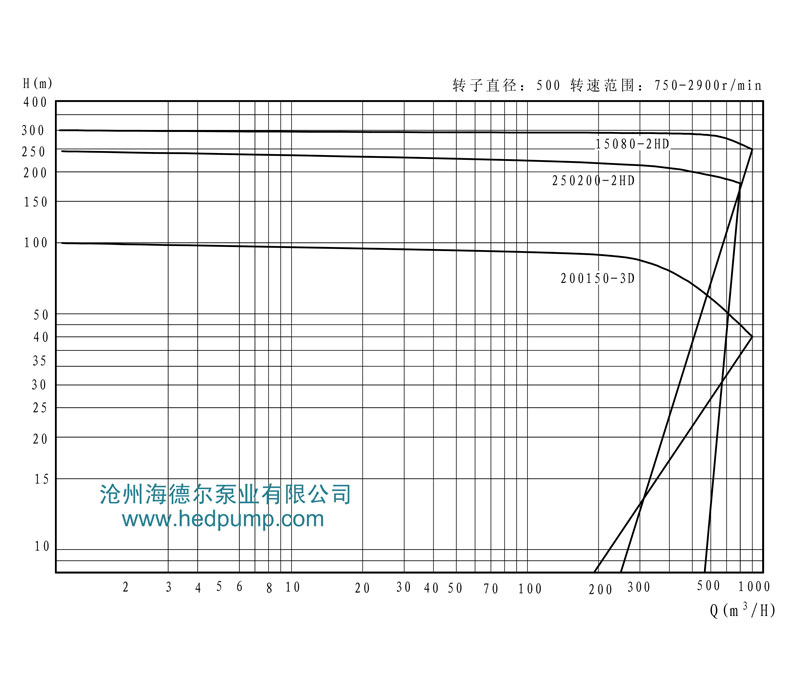

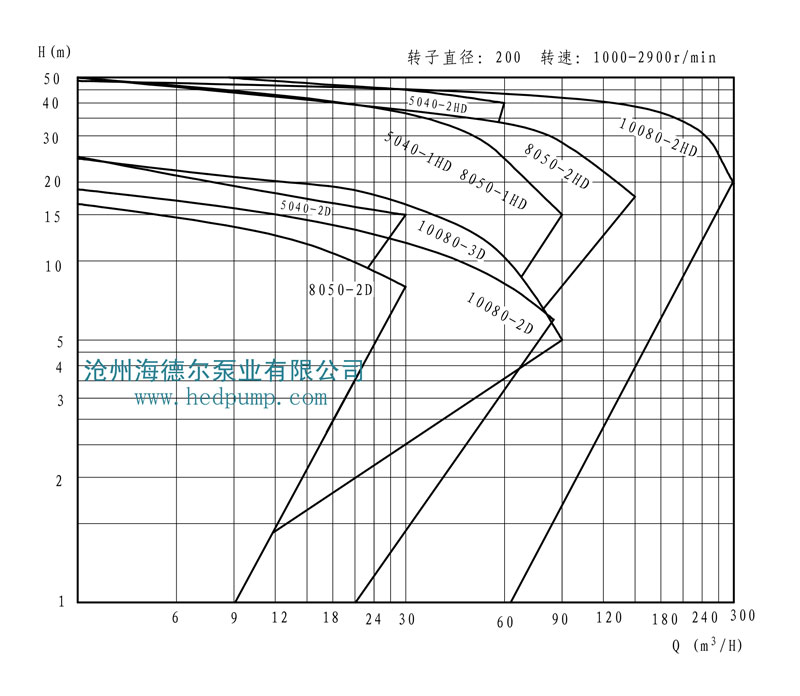

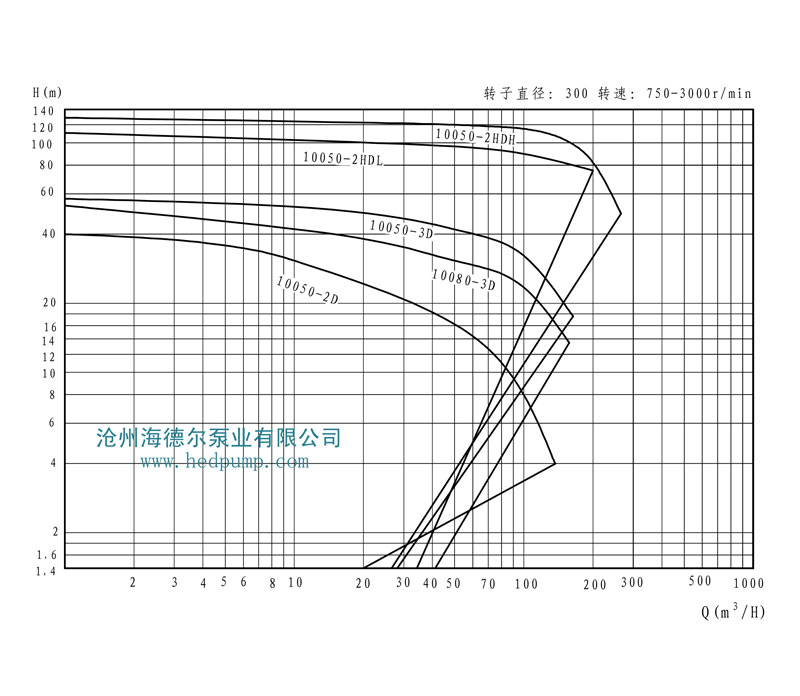

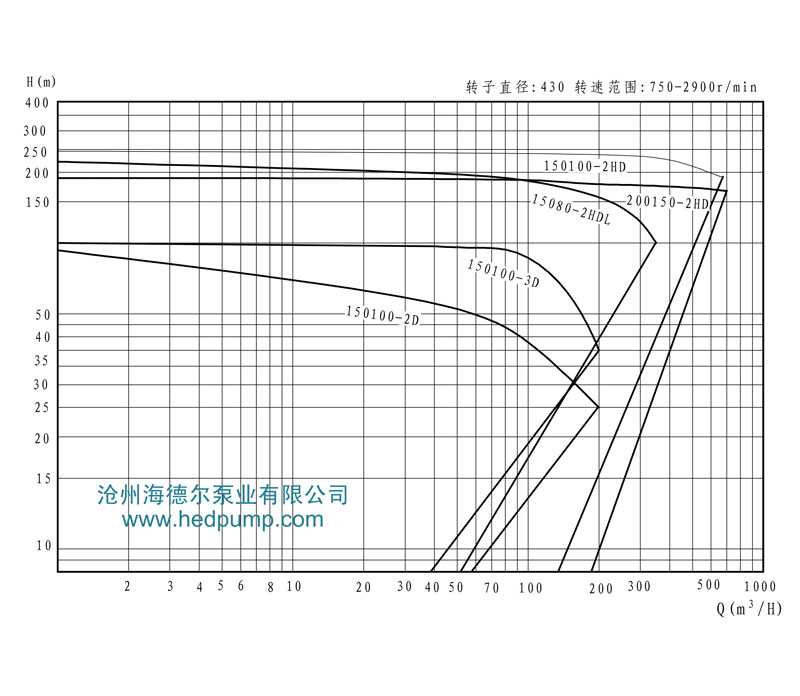

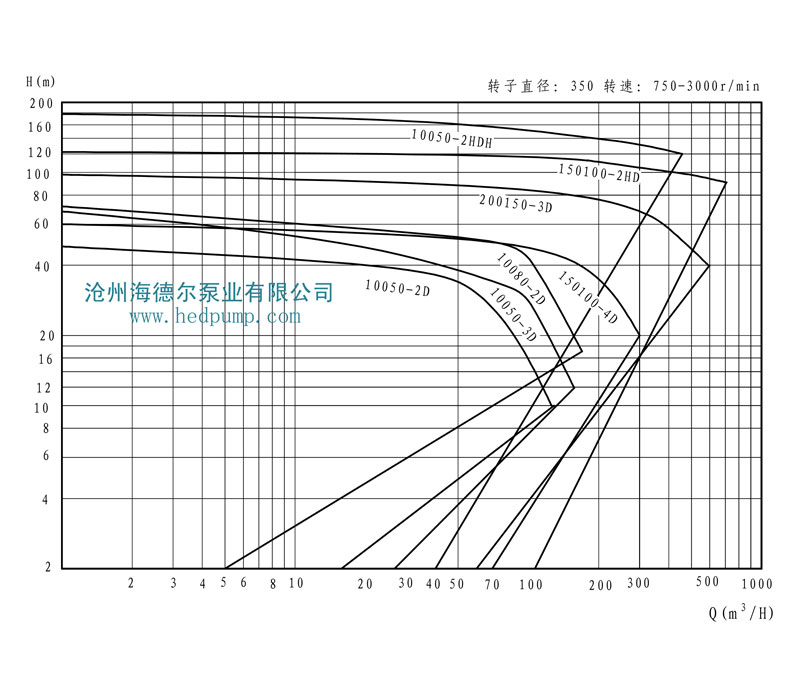

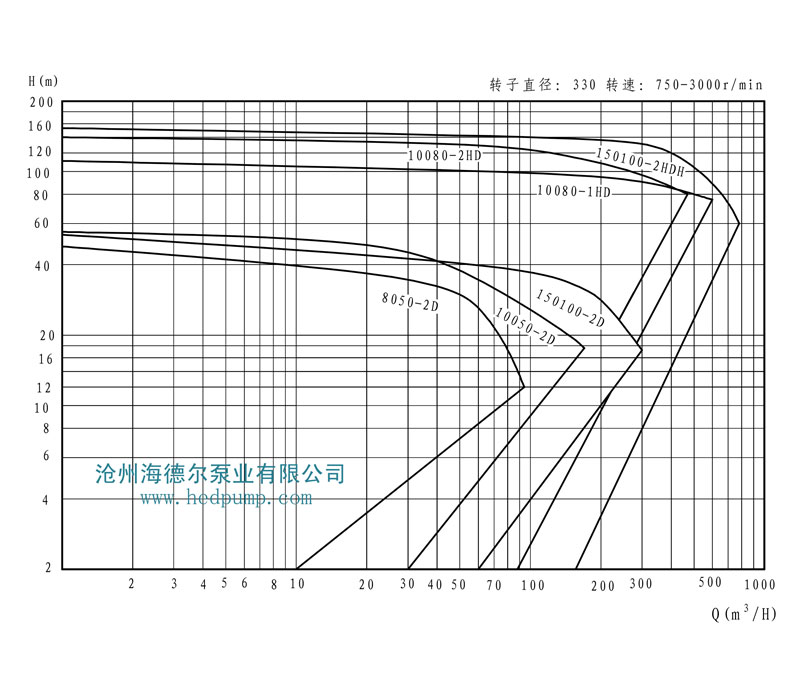

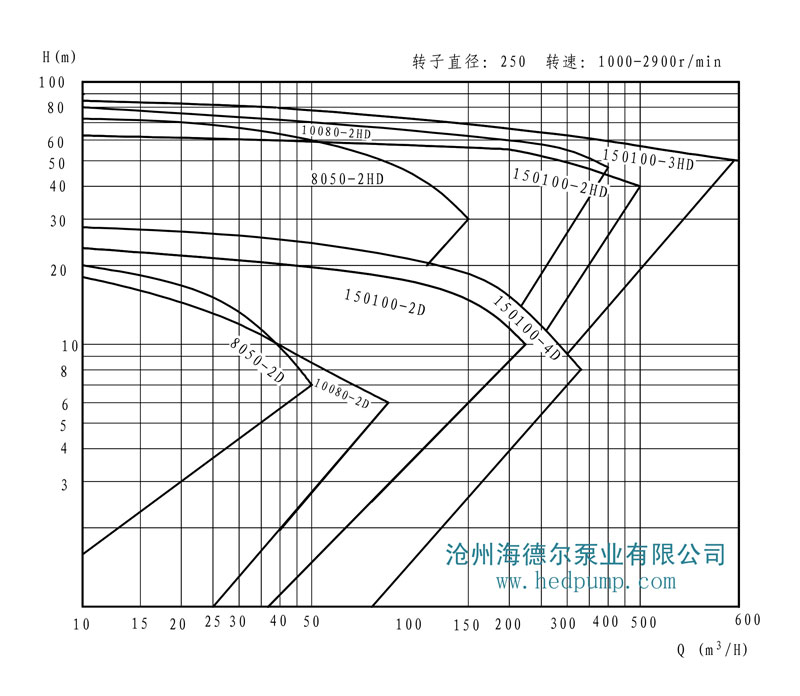

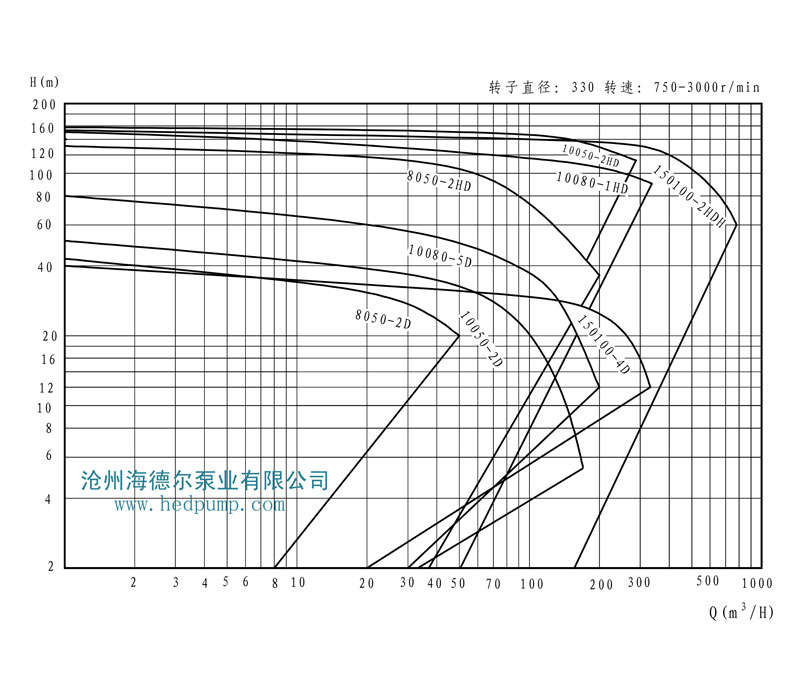

七.HP系列旋盘泵型谱曲线图:

HD系列海德尔泵型谱曲线图1 HD系列海德尔泵型谱曲线图2
HD系列海德尔泵型谱曲线图3 HD系列海德尔泵型谱曲线图4
HD系列海德尔泵型谱曲线图5 HD系列海德尔泵型谱曲线图6
HD系列海德尔泵型谱曲线图7 HD系列海德尔泵型谱曲线图8
HD系列海德尔泵型谱曲线图9 HD系列海德尔泵型谱曲线图10
HD系列海德尔泵型谱曲线图11 HD系列海德尔泵型谱曲线图12
HD系列海德尔泵型谱曲线图13

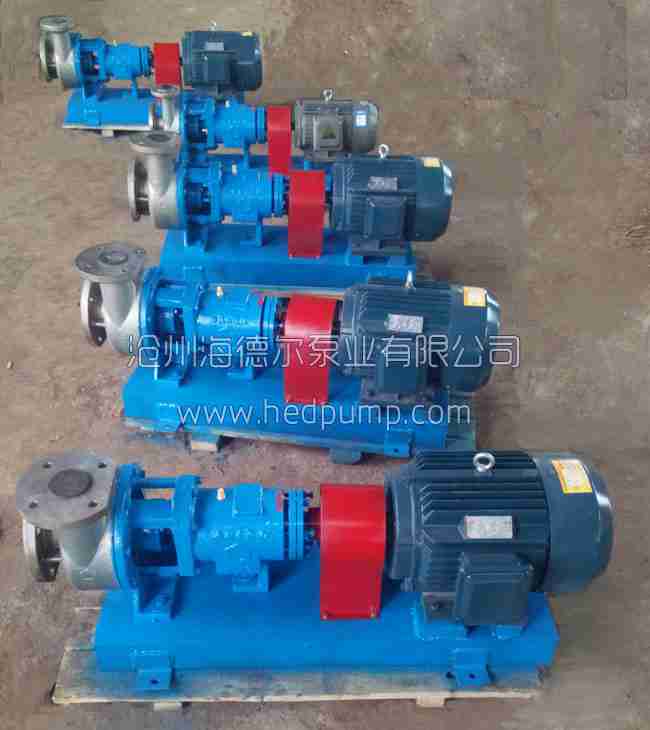

旋盘泵发货现场

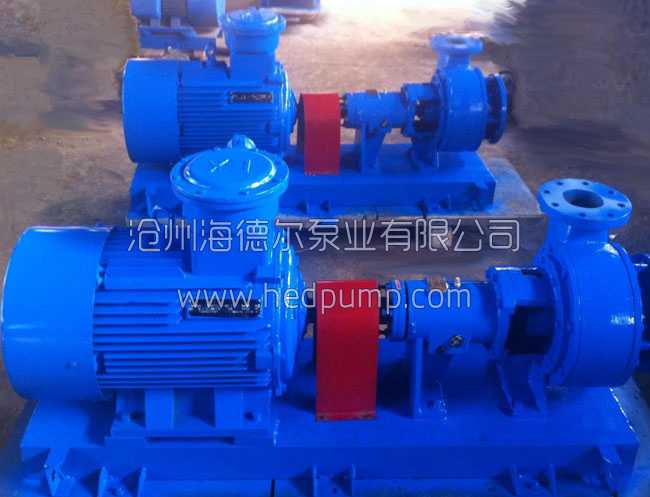

海德尔泵发货现场
海德尔泵发货现场

(本公司产品无代理商,无合作生产商。版权所有,抄袭必究。)
