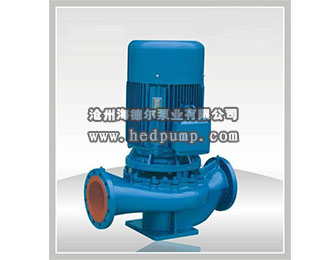

ISG型立式管道泵

ISG型立式管道泵

ISG型立式管道泵简介:
ISG型立式管道泵该系列产品具有节能、噪音低、性能等优点。
免费电话:400-0317-986 电话:0317-8309791 传真:0317-8309792
E-mail:hedpump@yeah.net QQ:2854141514
产地:中国>河北>沧州>泊头市



一. ISG立式管道离心泵性能范围

    流量范围:15-500mm

    扬程范围:7-150m

    驱动方式:电机驱动

    材质:铸铁、201、304、316、316L不锈钢

    密封方式:机械密封

    电机选配:普通电机、电机、变频电机

二. ISG立式管道离心泵产品概述:

    ISG立式管道离心泵,是本单位科技人员联合国内水泵专家选用水力模型,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有节能、噪音低、性能等优点。

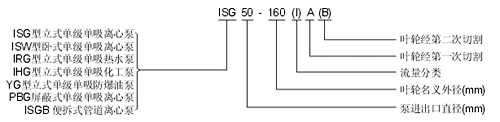

三. ISG立式管道离心泵型号定义

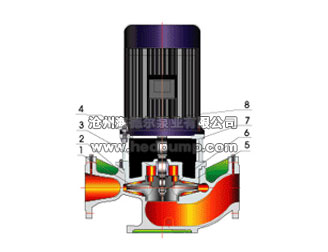

四. ISG立式管道离心泵结构简图

序号

部件名称

序号

部件名称




1

叶轮

5

端盖

2

泵体

6

叶轮螺母

3

机械密封

7

泵轴

4

挡水圈

8

电机

 五.ISG立式管道离心泵产品特点:

    1. 泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。

    2. 叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能地平衡泵运转产生的径向和轴向负荷,从而了泵的运行平稳,振动小、噪音低。

    3. 轴封采用机械密封或机械密封组合,采用钛合金密封环、中型机械密封和采用硬质合金材质,密封,能地延长机械密封的使用寿命。

    4. 安装检修方便,无需拆动管道路系统,只要卸下泵联体座螺母即可抽出全部转子部件。

    5. 可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

    6. 可根据管路布置的要求采用泵的竖式和横式安装。

六. ISG立式管道离心泵工作条件

    1. 吸入压力≤1. 0MPa,或泵系统工作压力≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa,泵静压试验压力为2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。

    2. 环境温度<40℃,相对湿度<95%。

    3. 所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。

注:如使用介质为带有细小颗粒,请在订货时说明,以便厂家采用式机械密封。

七. 性能参数



型号

流量

扬程
m

电机功率
KW

转速
r/min

电压
V

效率
η%

汽蚀馀量
NPSHr



m3/h

L/S













15-80

1.2

0.42

8

0.18

2800

220

34

2.5

20-110

2.5

0.69

15

0.37

200

220

34

2.5

20-160

2.5

0.69

32

0.75

2900

220/380

25

2.5

25-110

4

1.11

15

0.55

2900

220/380

42

2.5

25-125

4

1.11

20

0.75

2900

220/380

36

2.5

25-160

4

1.11

32

1.5

2900

380

32

2.5

25-160A

3.5

0.97

28

1.1

2900

220/380

31

2.5

32-100

4.5

1.25

12.8

0.55

2900

220/380

44

2.0

32-125

5

1.39

20

0.75

2900

220/380

38

2.5

32-12

4.5

1.25

16

0.75

2900

220/380

37

2.5

32-160

4.5

1.25

32

1.5

2900

380

35

2.0

32-160A

4

1.1

25

1.1

2900

380

34

2.0

32-200

4.5

1.25

50

3

2900

380

32

2.0

32-200A

4

1.1

40

2.2

2900

380

31

2.0

40-100

6.3

1.75

12.5

0.55

2900

220/380

54

2.5

40-100A

5.5

1.53

10

0.37

2900

220/380

52.6

2.5

40-125

6.3

1.75

20

1.1

2900

220/380

46

2.5

40-12

5.5

1.53

16

0.57

2900

220/380

44

2.5

40-160

6.3

1.75

32

2.2

2900

380

40

2.5

40-160A

5.5

1.53

28

1.5

2900

380

38

2.5

40-200

6.3

1.75

50

4.0

2900

380

33

2.5

40-200A

5.5

1.53

44

3.0

2900

380

31

2.5

40-250

6.3

1.75

80

7.5

2900

380

27.5

2.5

40-250A

5.5

1.53

70

5.5

2900

380

26

2.5

40-100(I)

12.5

3.47

12.5

1.1

2900

220/380

62

2.5

40-100(I)A

11

3.05

10

0.75

2900

220/380

60

2.5

40-125(I)

12.5

3.47

20

1.5

2900

380

58

2.5

40-125(I)A

11

3.05

16

1.1

2900

380

56

2.5

40-160(I)

12.5

3.47

32

3.0

2900

380

52

2.5

40-160(I)A

11

305

28

2.2

2900

380

48

2.5

40-200(I)

12.5

3.47

50

5.5

2900

380

46

2.5

40-200(I)A

11

3.05

44

4.0

2900

380

43

2.5

40-250(I)

12.5

3.47

80

11

2900

380

36

2.5

40-250(I)A

11

3.05

70

7.5

2900

380

34

2.5

50-100

12.5

3.47

12.5

1.1

2900

220/380

62

2.5

50-100A

11

3.05

10

0.75

2900

220/380

57

2.5

50-125

12.5

3.47

20

1.5

2900

380

58

2.5

50-12

11

3.05

16

1.1

2900

220/380

53

2.5

50-160

12.5

3.47

32

3.0

2900

380

52

2.5

50-160A

11

3.05

28

2.2

2900

380

48

2.5

50-200

12.5

3.47

50

5.5

2900

380

46

2.5

50-200A

11

3.05

44

4.0

2900

380

43

2.5

50-250

12.5

3.47

80

11

2900

380

36

2.5

50-250A

11

3.05

70

7.5

2900

380

34

2.5

500-100(I)

25

6.94

12.5

1.5

2900

380

69

3.0

500-100(I)A

22

6.11

10

1.1

2900

380

68

3.0

500-125(I)

25

6.94

20

2.2

2900

380

67

3.0

500-125(I)A

22

6.11

16

2.2

2900

380

63

3.0

50-160(I)

25

6.94

32

4

2900

380

63

3.0

50-160(I)A

22

6.11

28

3

2900

380

59

3.0

50-160(I)B

20

5.56

24

2.2

2900

380

61

3.0

50-200(I)

25

6.94

50

7.5

2900

280

57

3.0

50-200(I)A

22

6.11

44.2

5.5

2900

380

55

3.0

50-250(I)

25

6.94

80

15

2900

380

50

3.0

50-250(I)A

22

6.11

70

11

2900

380

47

3.0

50-315(I)

25

6.94

125

30

2900

380

38

3.0

50-315(I)A

22

6.11

113

22

2900

380

38

3.0

65-100

25

6.94

12.5

1.5

2900

390

69

2.0

65-100A

20

5.6

8

1.1

2900

380

70

2.0

65-125

25

6.9

20

2.2

2900

380

69

2.0

65-12

20

5.6

16

1.5

2900

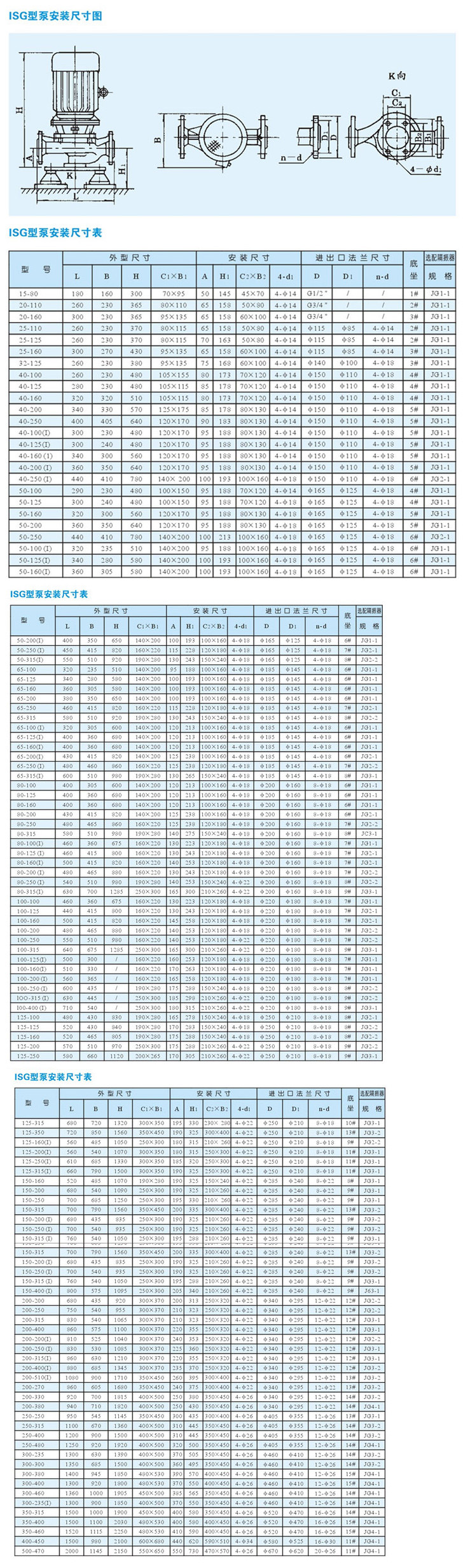

 八.外形安装尺寸
